電鉆作為需求量最大的電動工具類產品，在建筑、家裝、DIY等領域得到廣泛應用。領芯微可提供基于公司067和037系列MCU的高性價比“無刷電鉆控制方案”，其具有成本優勢明顯，控制方式靈活，電機兼容廣泛等優點。

針對該應用：主芯片可選LCP037BK32ET8，集成32位Cortex-M0內核，內置預驅，可直接驅動6路MOSFET，簡化了外圍電路。

電鉆方案

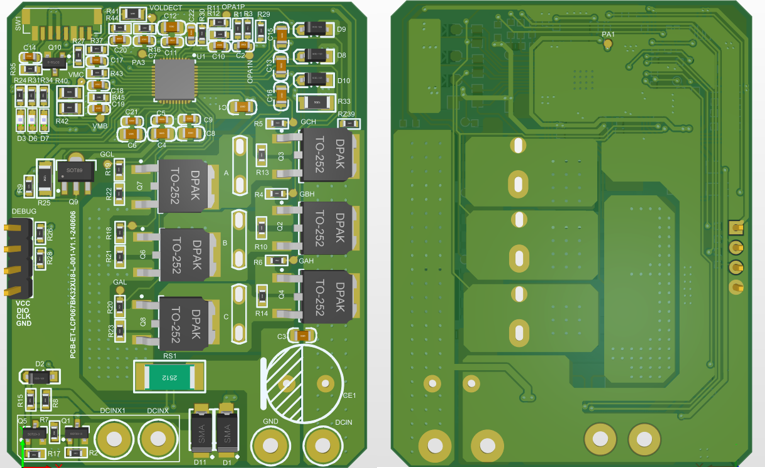

一、方案DEMO板實物圖

二、系統框圖

三、使用場景和功能參數

四、特點優勢

● 優化的無感啟動算法，100%啟動成功

● ADC、比較器聯動機制

● 更低的運行速度

● 低速堵轉扭矩保持功能

● 堵轉、過流、欠壓、限電流等保護功能齊全

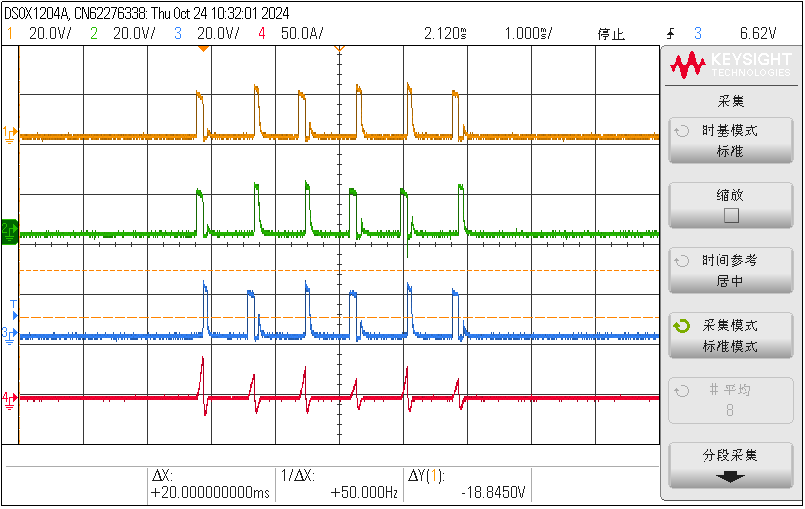

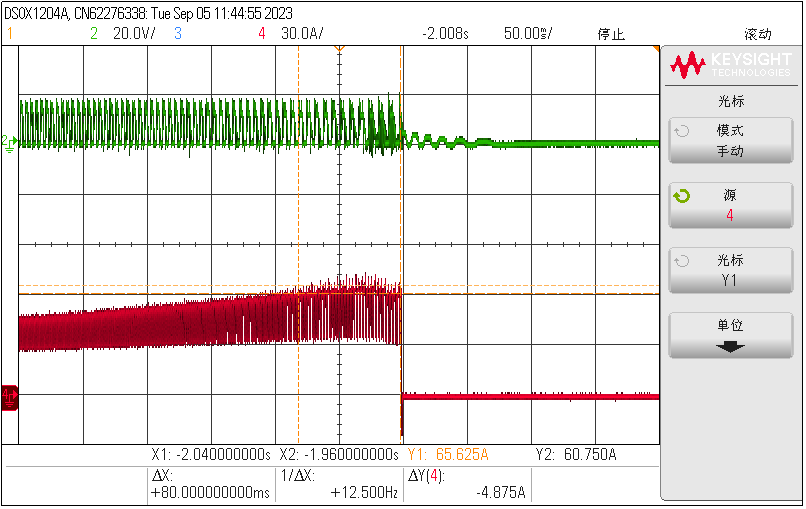

五、控制效果

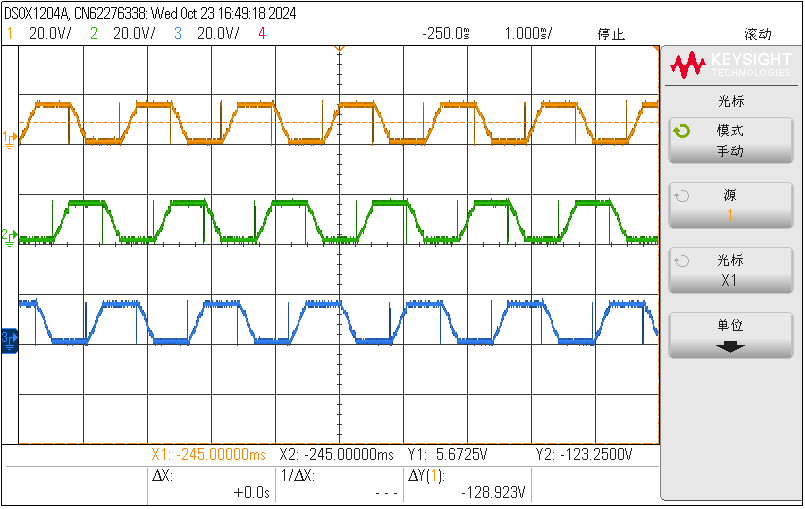

▲換相點判斷準確

電頻率在20Hz~30Hz
